パンチングメタルのオーダー製作品について

パンチングメタルのオーダー製作で実現できること

鋼材の種類や板厚、パンチングパターンからフチ仕様等のパンチングメタルの仕様から、サイズ・形状の指定や塗装・アルマイト、曲げや溶接などの2次加工まで幅広く対応いたします。

まずは、お客さまのご希望のパンチングメタルのイメージをお聞かせいただけましたら、弊社担当者がご相談を承ります。
※オーダー製作のお見積対応は法人・個人事業主のお客様に限らせていただいております。
→オーダー製作の無料お見積もりはこちら

オーダー製作の事例紹介

弊社は、大型のビルのファサードを飾る外装パネルや、公共交通機関の防音パネルから、店舗や個人宅の内外装、産業機械の部品など、さまざまなパンチングメタルのオーダー製作にお応えしてきた実績がございます。
オーダー製作の事例の詳細につきましては以下のリンクよりご確認いただけます。
→パンチングメタル・エキスパンドメタルのオーダー製作事例のご紹介

パンチングメタルオーダー製作品のお見積から注文までの流れ

STEP 1
お問い合わせフォームからお見積のご依頼
STEP 2
オーダー製作注文ページからご注文の確定

まずはお気軽にご相談ください

パンチングメタルのオーダー製作について、お気軽にご相談ください
STEP 1
無料お見積のご依頼

まずはお気軽にお見積をご依頼ください。

お見積のご依頼は「お問合せフォーム」からお願いいたします。
また、図面やCADデータ等をお持ちでしたら、添付も可能です。

※CADデータはDXFかDWGでお願いいします。
※いただいたお見積につきましては、順次回答させていただきます。

お問い合わせフォームへ
STEP 2
ご注文の確定

お見積がお済みのお客さまはこちら。

下記「オーダー製作品注文ページ」から、該当する素材を選び、ご注文を確定してください。

※ご注文の際には見積書に記載している見積ナンバーが必要です。

オーダー製作
注文ページへ

パンチングメタルのオーダー製作についての詳しい説明

フチ仕様・パンチング加工範囲の指定

弊社では、板端から最初のパンチング孔の孔端までの距離をフチ寸法としております。
必要なフチをご指示いただければ、それに最も近いフチ仕様で製作いたします。
なお、縦フチ寸法と横フチ寸法は同一の値でなくても問題ございません。
また、1辺をフチ無し、3辺をフチ有りといったご指定も可能です。

パンチング加工範囲をご指定いただけますので、部分抜きやフチ部分へ取付用のビス孔をあけることもできます。

パンチングメタルのオーダー製作で実現できる形状の例

サイズ・形状の指定

必要な寸法通りのサイズ・形状に製作いたしますので、イメージに近い商品をご提供できます。
ご希望に添った板サイズや、四角形以外の形状での製作、R加工、板の一部切欠きなどが可能です。

オーダー製作加工で実現できる形状の例

パンチングメタルのオーダー製作で実現できる形状の例

パンチングメタルの材料の指定

パンチングメタルの材料について

パンチングメタルで通常使用される鉄、ステンレス、アルミなどの材料はもとより、チタン、真鍮、銅、アルミ複合板、めっき鋼板などの鋼材や、PVC、アクリル、ポリカーボネートなどの樹脂材まで、多彩な材料の加工実績がございます。
ご希望の材質をお聞かせいただければ、その内容に応じたご提案が可能です。

→材質について

パンチングパターンの指定

定尺在庫商品にはない孔径やピッチ、60°千鳥以外の配列パターン、丸型以外の特殊な孔でのパンチング加工もご相談ください。
孔径が大きい、ピッチが広い、並列配列や45°千鳥配列、角孔や長孔などの異型孔パンチングなど…
欲しいイメージをお聞かせいただければ、実現可能な範囲でご提案させていただきます。

一般的なパンチングパターン

パンチングメタルで最も使われているパターンは、丸孔60°千鳥(上段左)です。
丸孔では、ほかにも45°千鳥(上段中央)や、並列(上段右)などのパターンがございます。
丸孔以外では、角孔(中段左・中央)、長角孔(中段右)、長孔(下段左)、亀甲・六角穴(下段中央)〇十・まるじゅう(下段右)などが一般的なパターンとして挙げられます。

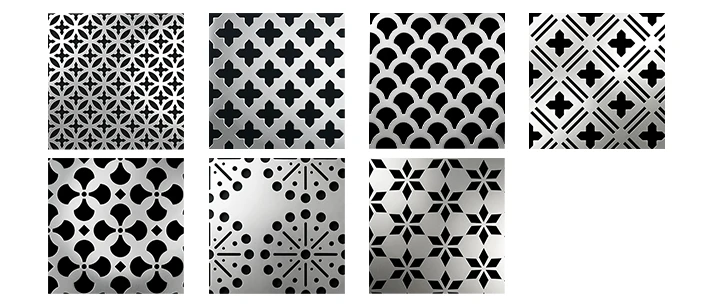

デザインパンチング

デザインパンチングとは、金型の組合せや配列により従来のパンチングの優れた機能性をそのままに、新たにデザイン性を持たせたパンチングメタルです。
9種類のレギュラーデザインをご用意しておりますが、お客様のご希望のデザインにも対応可能な場合がございますので、まずはお気軽にお問合せください。

→デザインパンチングについて
→デザインパンチング販売ページ
→デザインパンチング事例紹介

自由なデザインのパンチングメタル(フリー・アート・パーフォレーション)

フリー・アート・パーフォレーションは、お客さまにデザインいただいた柄や模様、イラストから写真までを、”世界にひとつだけのパンチングメタル”として製作する松陽産業オリジナル商品です。
お客様のご希望のデザインのオーダー製作以外にも、レギュラーデザインとして以下の2つのシリーズ展開で販売をしております。
<ベーシックシリーズ>
「桜」「竹」「紅葉」など、日本の四季や自然の風景を表現。
→ベーシックシリーズ販売ページ
<イラストシリーズ>
パンチングメタルの機能性に可愛さをプラスした商品。
→イラストシリーズ販売ページ

→フリー・アート・パーフォレーションについて
→フリー・アート・パーフォレーション事例紹介

パンチングメタルへの塗装・アルマイト

お客様のご希望のカラーへの塗装をすることが可能です。
塗装のカラーにつきましては、日塗工の色番号でご指定いただけます。
また、材質はアルミに限りますが、表面に酸化被膜を生成させる表面処理のアルマイト加工での着色にも対応しております。

→着色加工について

その他の追加工について

ご希望の意匠・機能を実現するために、曲げ加工やパイプ成型、溶接や組み立てなど各種追加工を含めたオーダー製作を一括で承ることも可能です。
追加工につきましては、ご要望の仕様を図面などでお問い合わせいただけましたら、弊社で承れる範囲内でご提案をさせていただきます。

パンチングメタルのオーダー製作費用、納期について

オーダー製作につきましては、内容によって製作費用および納期が大きく異なります。
お問い合わせフォーム、もしくはFAXにて見積依頼をいただければ、費用・納期を含めてご回答申し上げます。
お電話口での価格回答は行っておりませんのでご了承ください。

パンチングメタルのオーダー製作のご注文方法

STEP 1
無料お見積のご依頼

まずはお気軽にお見積をご依頼ください。

お見積のご依頼は「お問合せフォーム」からお願いいたします。
また、図面やCADデータ等をお持ちでしたら、添付も可能です。

※CADデータはDXFかDWGでお願いいします。
※いただいたお見積につきましては、順次回答させていただきます。

お問い合わせフォームへ
STEP 2
ご注文の確定

お見積がお済みのお客さまはこちら。

下記「オーダー製作品注文ページ」から、該当する素材を選び、ご注文を確定してください。

※ご注文の際には見積書に記載している見積ナンバーが必要です。

オーダー製作
注文ページへ
