事例：有孔折板による安全柵/床面照明カバー（Peak型有孔折板）

用途

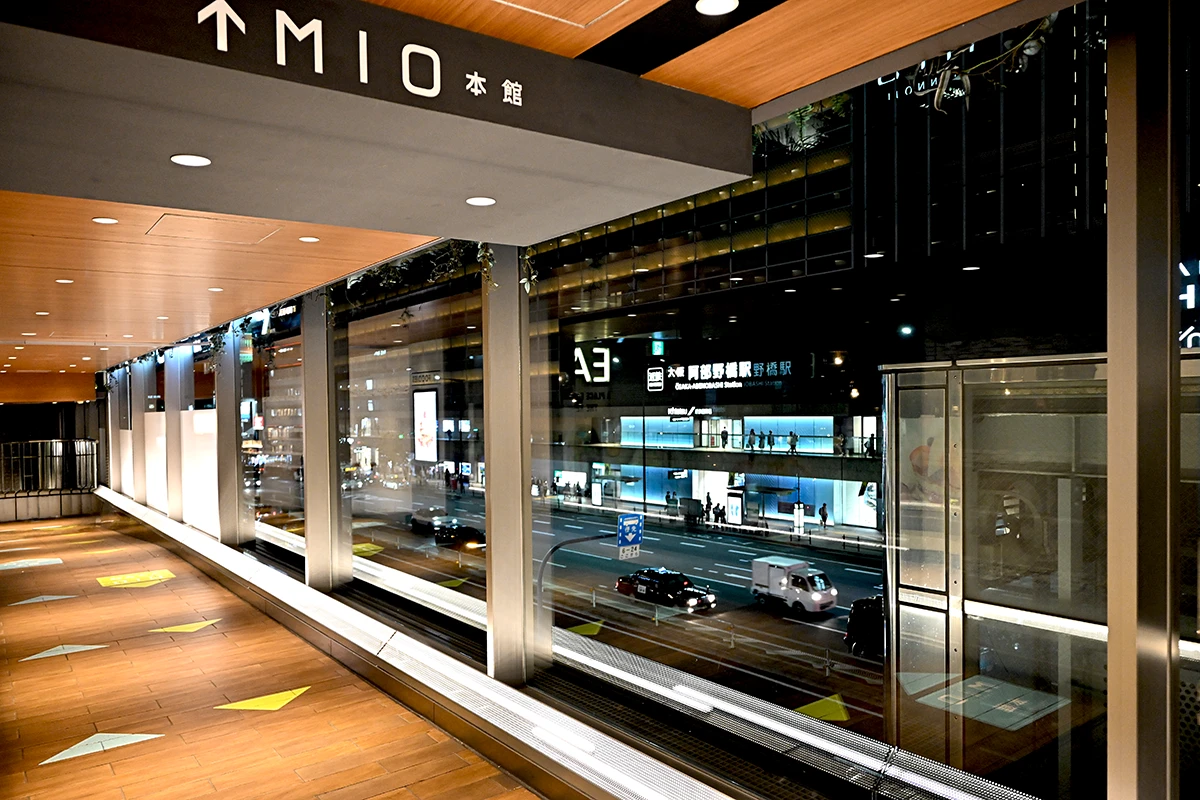

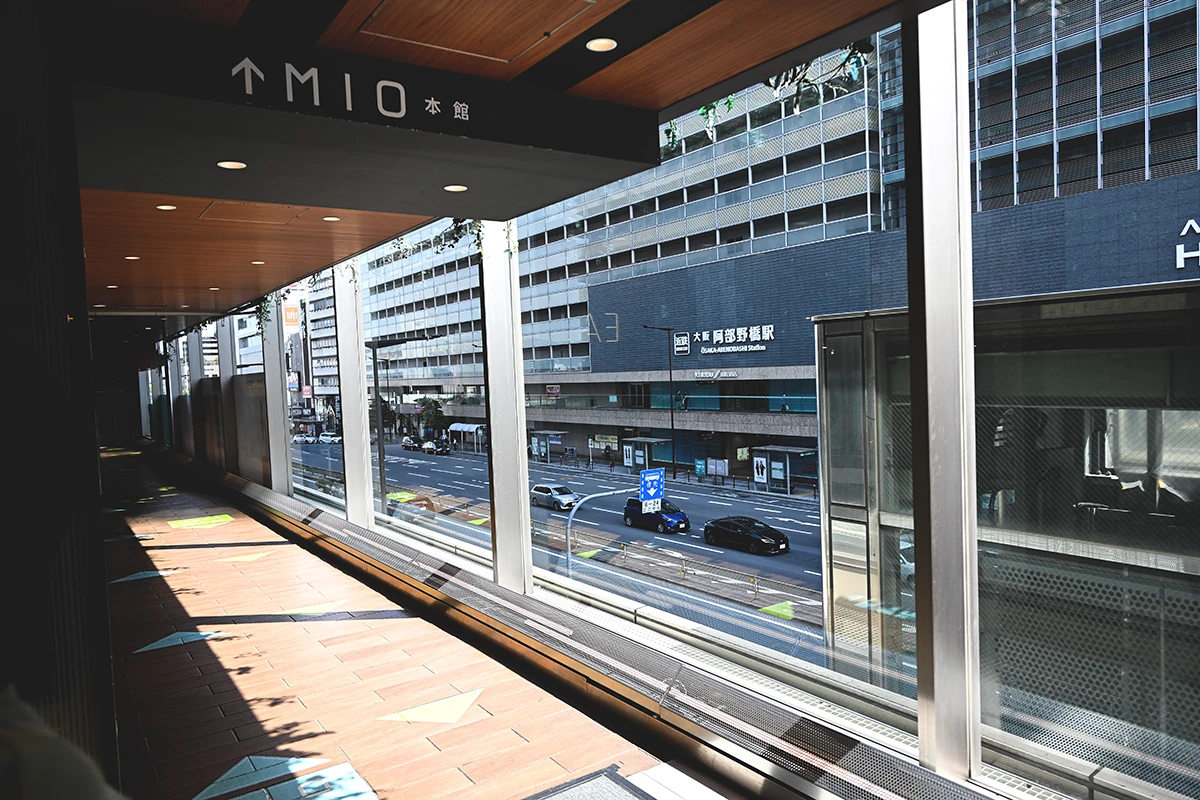

JR天王寺駅直結の大型商業施設「天王寺ミオ」において、2棟を結ぶ連絡通路の安全柵および床面照明カバーとして、弊社オリジナル製品「Peak型有孔折板」をご採用いただきました。
本計画においては、通路脇への立ち入りを抑制する安全柵としての機能性に加え、商業施設にふさわしい高い意匠性が求められていました。

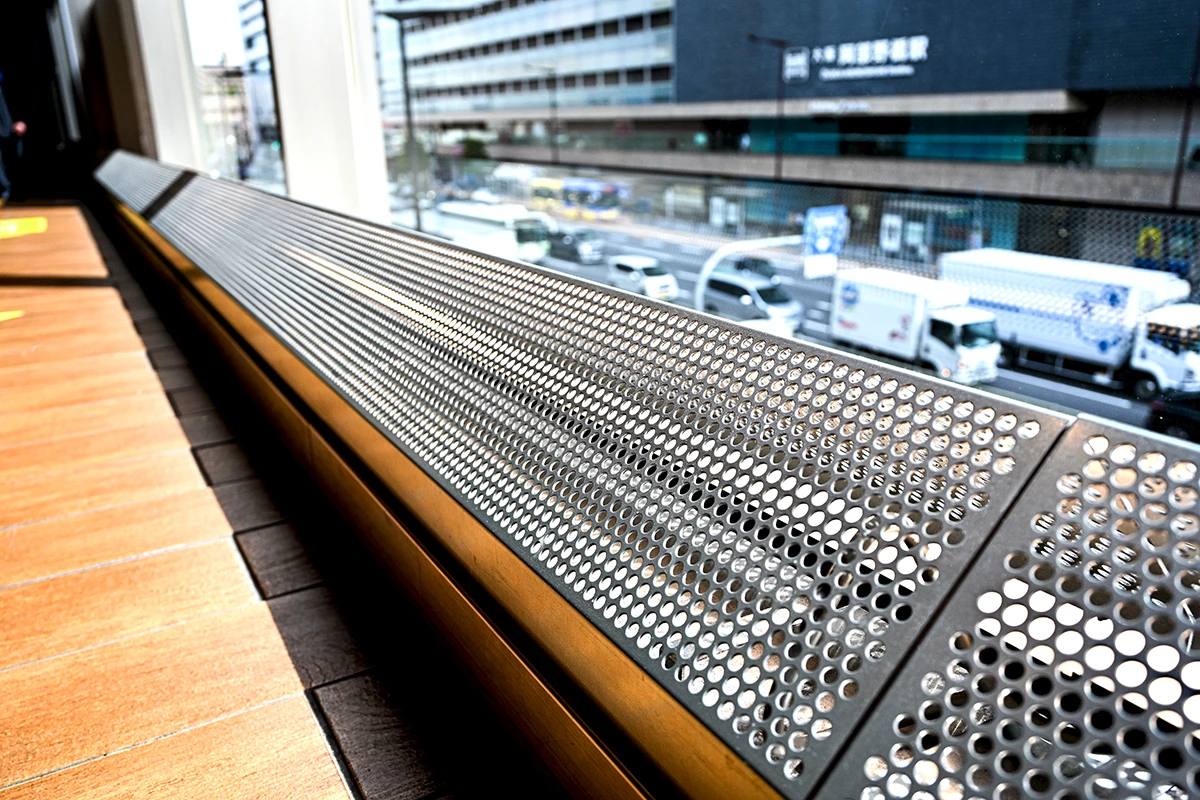

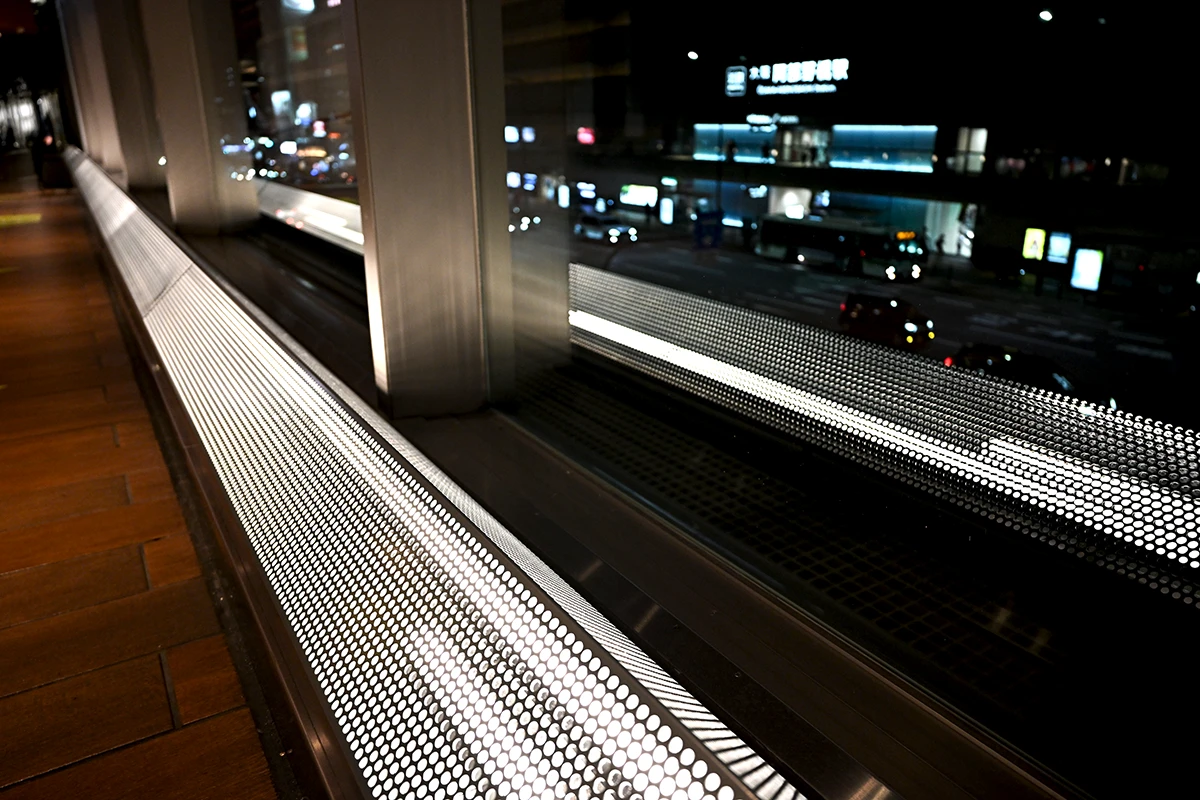

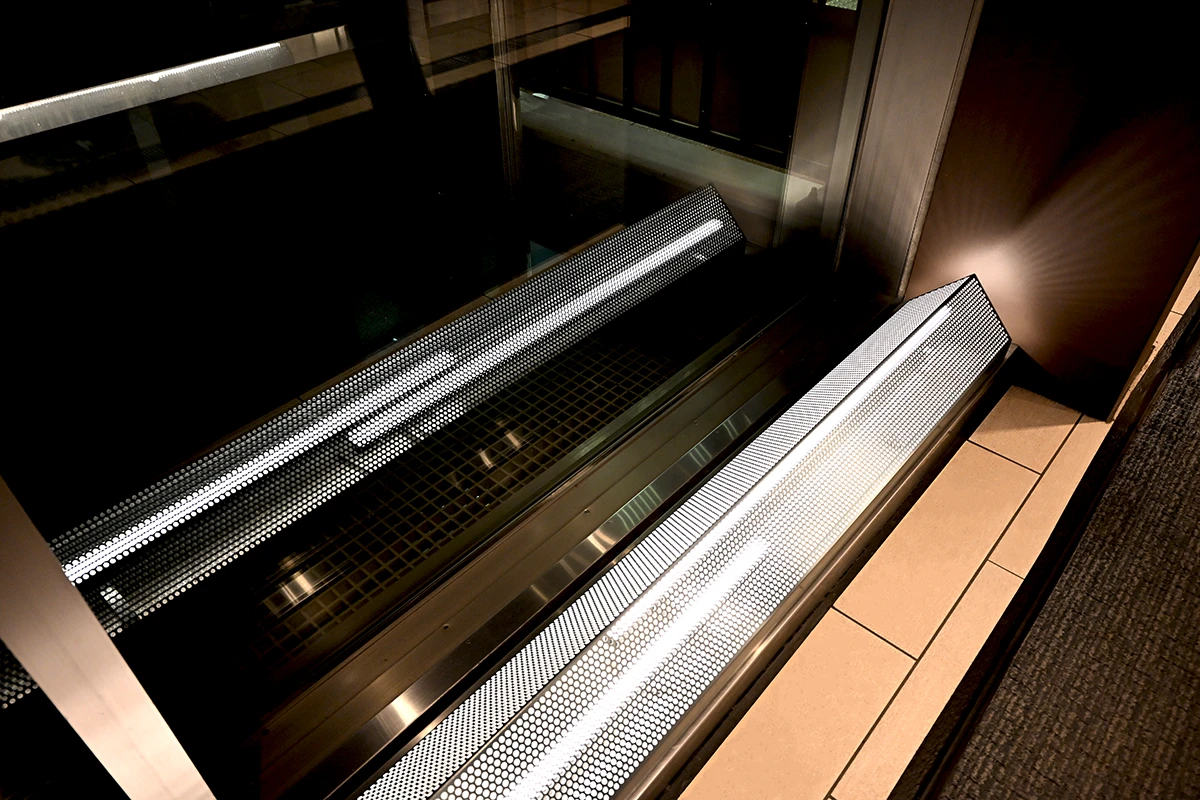

Peak型有孔折板は、山型形状により通路脇への立ち入りを自然に抑制するとともに、照明の光を美しく透過させることで、機能性とデザイン性を兼ね備えた安全柵および照明カバーとしての役割を果たしています。
また本案件では、有孔折板の床面への取付方法のご提案から、取付用金物の製作・手配までを一括して対応いたしました。

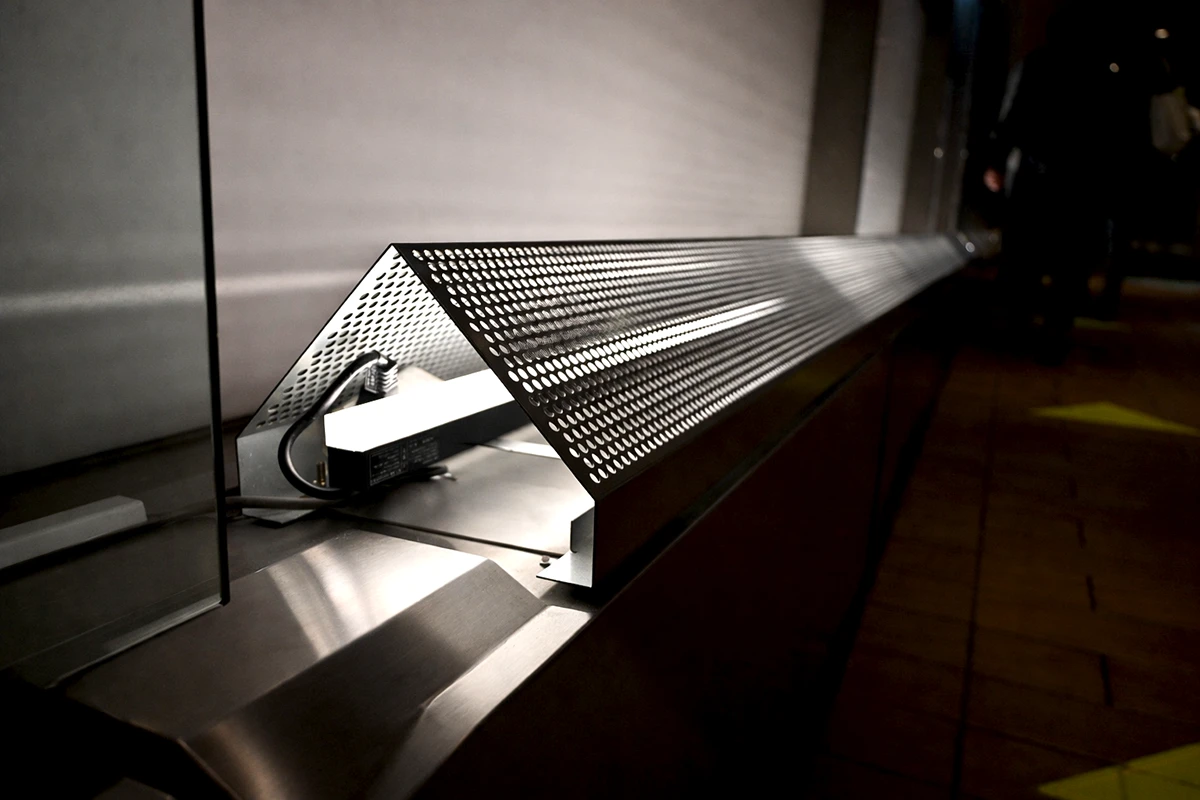

納入製品仕様

種類	：	Peak型有孔折板（透かし張りタイプ）
材質	：	高耐食めっき鋼板
板厚	：	1.6 mm
サイズ	：	幅250×高さ175×長さ2,700（mm）
本数	：	7本
孔径・ ピッチ	：	φ7-P10（mm）
金具製作・手配	：	金物類（振り止め金物：7個、下地金物：9個、LED BK：43個） ファスナー類（セムス：90個、六角ナット：30個）

※ 本コンテンツはJR西日本SC開発株式会社様のご承認の下に掲載させていただいております。

Peak型有孔折板について

有孔折板とは、パンチングメタルの通気・採光といった特徴に加えて、折り曲げることで強度を高めたり、風の勢いをやわらげるといった機能を付与した建材です。

「Peak型有孔折板」は弊社オリジナルのデザインで、一般的な有孔折板とは異なり、設置した際に山型が連続した鋸歯形状となり、建物に今までにない独自性をもたらすことができます。

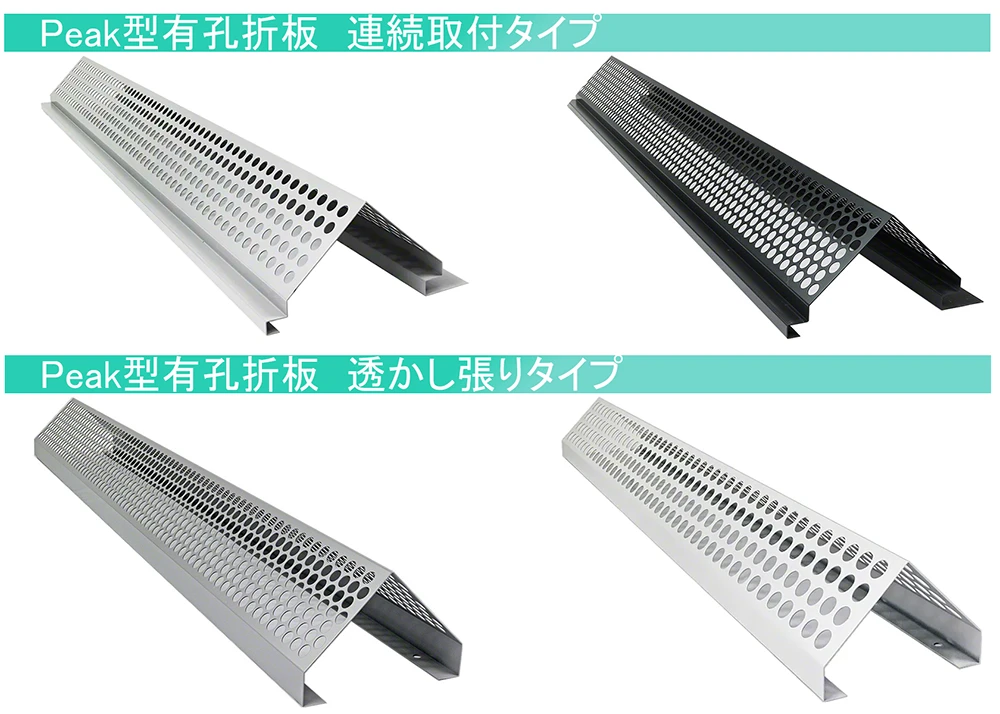

商品ラインナップには、途切れ目がない連続したデザインの「連続取付タイプ」と、パネル間に間隔を取って取付ける「透かし張りタイプ」の2パターンがございます。
有孔折板について詳しくは以下のページをご覧ください。

有孔折板（弊社コーポレートサイト ※外部サイト）

その他の有孔折板の事例紹介

有孔折板による屋外フェンスの製作事例
【神戸空港 第2ターミナル 展望デッキ】

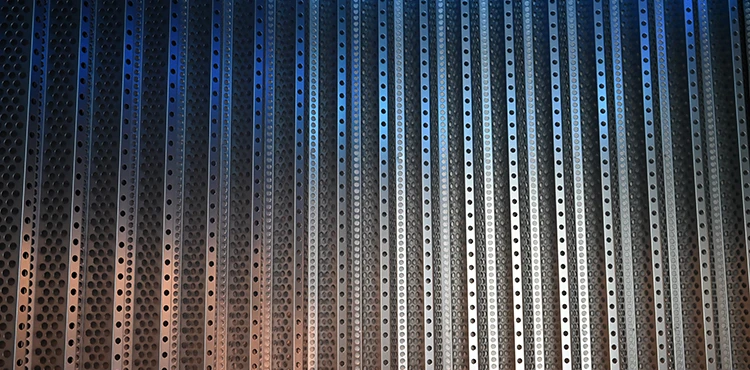

デザインパンチングと有孔折板による屋内装飾の製作事例 【GIRAFFE Japan】
